美彩国际7709

蓝晶石在高温下是不不变相
。当加热到肯定温度时
，转化为莫来石和玻璃聚合体
。

蓝晶石在高温锻烧时
，于1100℃起头分化
，至1300℃蓝晶石分化加剧
，有大量莫来石天生
。1350℃时辰解速度加快
，并以1450℃齐全分化
，当温度达到1500℃
，起头出现石英玻璃以及纤维状莫来石晶体
。方石英形成在1450℃以下
，这就是说
，蓝晶石在高温下分化出来的SiO2
，在蓝晶石齐全分化的温度以下
，以方石英相大局存在
。

随煅烧温度的升高
，蓝晶石分化有如下特点：

◆蓝晶石起头分化温度始于1100℃左右
。

◆蓝晶石显著分化温度为1300℃或1360℃
，此时天生的莫来石达到理论天生量的3/4
，含量大于60%
。显著分化的温度领域是1300~1450℃或1350~1450℃
。

◆蓝晶石齐全分化的温度大于1450℃
。

蓝晶石在分歧煅烧温度的膨胀性受其莫来石化造约
。蓝晶石的膨胀性随温度的提高分为三个阶段：

温度1300~1450℃(1350~1450℃)
，此阶段体积膨胀很大
，蓝晶石急剧分化
，莫来石化渐趋齐全
。

温度高于1450℃
，在此阶段
，蓝晶石已齐全分化
，莫来石化齐全
，晶体发育
。相变阶段实现向烧结过渡
，物料膨胀降落甚至产生收缩
。

工艺个性

热膨胀性

蓝晶石矿物在加热过程中转化为莫来石的混合物
，在这个转化过程中
，矿物陪伴着体积膨胀
，并且形成优良的英来石针状网络
，体积膨胀率16~18%
。

不变性

蓝晶石矿物出产耐火资料不变性比粘土质耐火资料高1.5倍
。蓝晶石耐火砖比粘土砖的损耗低43%
，比粘土砖寿命长150~200炉
。

耐火度高

通常粘土质耐火资料的耐火度为167~1770℃
，而蓝晶石的耐火资料通常大于1790℃
，最宏伟于1850℃
。

不成逆性：蓝晶石矿物煅烧成莫来石
，是一个不成逆的转化
。在温度1810℃以下它是不变的
。因而莫来石耐火资料拥有高温下体积不变、膨胀率低、抗化学侵蚀性强、机械强度高和抗热冲击能力强的特点
。

重要用处

蓝晶石矿物重要用作出产耐火资料、氧化铝、硅铝合金和金属纤维蹬酌途
。

耐火资料

(1) 在高温下体积不变
，不收缩
。

(2) 比其他高铝耐火资料天生本低
。

(3) 机能好
。比粘土砖损耗低压43%
，耐火度高达1825℃以上
。

(4) 节约能源
。热容比粘土砖高12%
，用于马丁炉可缩短冶炼功夫
，能耗少
。

(5) 参与不定形耐火资猜中作高温膨胀剂
，使产品在高温下不收缩和剥落
。重要利用于冶金、建材、机械、化工、轻工、核工业告等行业
。

硅铝合金和金属纤维

（1）迸酌合成法（用熔炼金属硅和电解铝）或用电热还原高岭土等步骤成本低
，经济效益高
。

（2）可满足造作汽车、宇宙飞船和雷达部件的特殊技术要求路的
，冶金、机械、宇航等工业部门
。

因而世界上对蓝晶石类矿物的开发利用越来越器沉
，出格是几个蓬勃的国度
，如在日本
，蓝晶石是耐火混凝土、可塑料、高铝水泥的沉要原料；美国和一些国度用蓝晶石预烧造成各类商标的莫来石质熟料
，宽泛地利用于陶瓷和精密铸造等部门；苏联用蓝晶石－硅线石精矿造作的轻质砖
。选取蓝晶石作膨胀剂配造的不定型耐火资料在加热炉上的试用是成功的
，其表表裂纹少
，使用中跑火景象也少
，使用成效较好
。总之蓝晶石是不定型耐火资料优良的膨胀剂
。

选别步骤

蓝晶石矿物的选矿

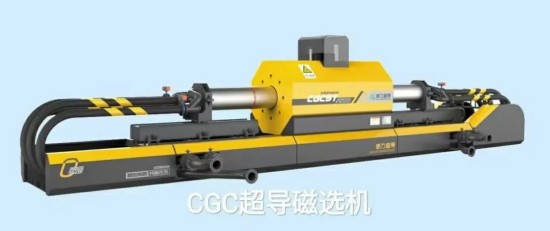

，通常使用浮选、磁选、沉选三种步骤
，也有选取电选步骤
，但常以浮选为主
，磁选和沉选做为辅助除杂伎俩
。具体的选矿步骤、药剂造度、选别流程要凭据矿床特点、矿石组成、结构机关、围岩性质等情况而定
。

蓝晶石中通常含有少量的氧化铁、硅酸铁等杂质
，铁含量超过1.5%将严沉影响蓝晶石产品的质量
，是耐火资料出产中的一大难题
。因而
，磁选作业显得尤为沉要
。

在蓝晶石的整体选矿流程中

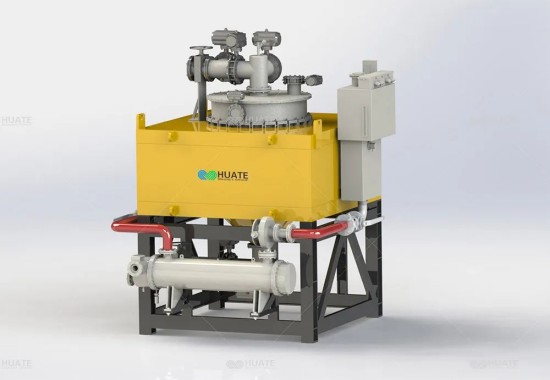

，有两种常见的磁选安插方式：一种是在矿石进入浮选流程之前先进行磁选
，这样能够显著削减进入浮选流程的矿石量
，进而节约浮选药剂
，降低浮选成本
。另一种方式则是先进行浮选作业
，将得到的蓝晶石精矿再进行磁选
，这种做法可能有效地降低蓝晶石矿物的铁含量
，进一步提升精矿产品是质量
。
